網站首頁 > 我們的產品 > 電源管理 > RGB LED驅動器

HTR3316
2.5V~5.5V電源供電。16個IO端口中的任何一個都可以配置為L(zhǎng)ED模式或GPIO模式。

2.5V~5.5V電源供電。16個IO端口中的任何一個都可以配置為L(zhǎng)ED模式或GPIO模式。此外，任何GPIO都可以單獨配置為輸入或輸出。

通電后，16個IO端口配置默認為GPIO輸出，默認狀態根據AD0和AD1決定。所有配置為輸入的IO端口都會持續監控狀態變化，并具有8μs的防抖動時間，IO口的變化由INTN輸出指示。當GPIO狀態通過I2C接口被讀取時，INTN輸出被清除。

當IO端口配置為L(zhǎng)ED模式時，可以通過I2C接口將LED驅動器的電流設置在0~IMAX之間，并可以以該值除以256步進行線性調光。默認最大電流（IMAX）為37mA，可在全局在控制寄存器中更改IMAX。

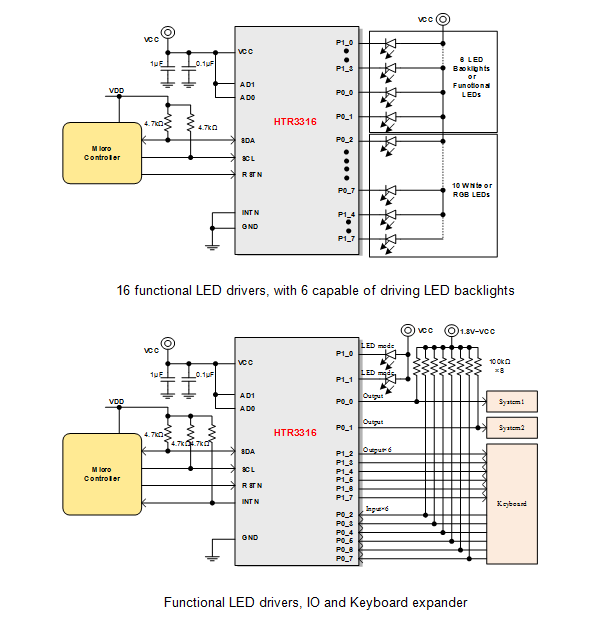

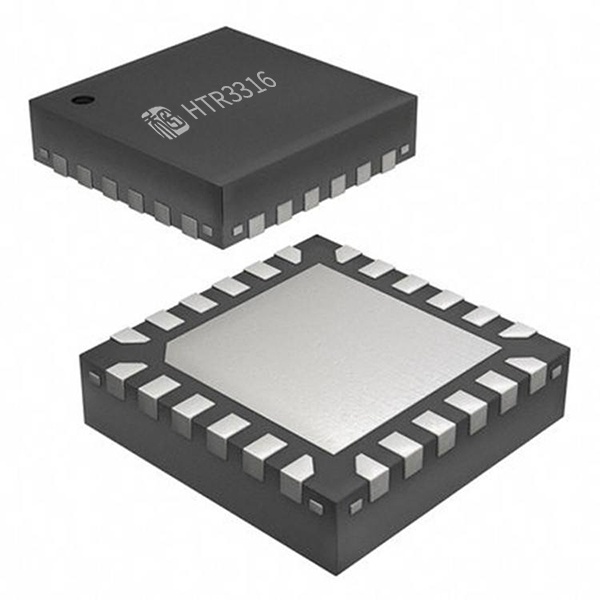

HTR3316提供QFN4×4-24L封裝。
價格:￥0.00 庫存99999
數量:
下載資料

特點

  • 供電范圍：2.5V~5.5V

  • 16個多功能IO，支持LED驅動或GPIO（電流源調光）

  • LED模式下具有256階線性調光

  • 任意IO可配置為獨立的輸入或輸出

  • 中斷功能，8μs防抖，低電平有效

  • 標準I2C接口，4個I2C器件地址可選

  • 支持1.8V/3.3V邏輯電平(SDA, SCL, RSTN, IO)

  • 具有關斷功能，低電平有效

  • QFN4×4-24L，無鉛封裝

應用

  • 手機

  • 音箱

  • 其他消費類電子產品

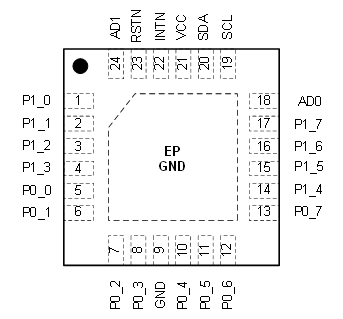

引腳號

名稱

功能

1~4

P1_0~P1_3

GPIO mode default, input or output (push-pull), the state after power on is decided by AD1 and AD0 terminals. Can be configured as LED mode.

默認GPIO模式，輸入或輸出（推挽結構），上電默認狀態由AD1和AD0決定?？稍O(shè)置為L(zhǎng)ED模式。

5~8

P0_0~P0_3

GPIO mode default, input or output (open-drain (default) or push-pull), the state after power on is decided by AD1 and AD0 terminals. Can be configured as LED mode.

默認GPIO模式，輸入或輸出（開漏結構（默認）或推挽結構），上電默認狀態由AD1和AD0決定?？稍O(shè)置為L(zhǎng)ED模式。

9

GND

Ground. 地

10~13

P0_4~P0_7

GPIO mode default, input or output (open-drain (default) or push-pull), the state after power on is decided by AD1 and AD0 terminals. Can be configured as LED mode.

默認GPIO，輸入或輸出（開漏結構（默認）或推挽結構），上電默認狀態由AD1和AD0決定。可設置為L(zhǎng)ED模式。

14~17

P1_4~P1_7

GPIO mode default, input or output (push-pull), the state after power on is decided by AD1 and AD0 terminals. Can be configured as LED mode.

默認GPIO，輸入或輸出(推挽結構), ，上電默認狀態由AD1和AD0決定?？稍O(shè)置為L(zhǎng)ED模式。

18

AD0

I2C device address, connect to VCC or GND，and control the default state of GPIOs (see table 1)。

I2C器件地址選擇，接VCC或GND，并設置GPIO狀態（見表1）。

19

SCL

I2C serial clock. I2C時鐘

20

SDA

I2C serial data. I2C數據

21

VCC

Power supply. 電源輸入端.

22

INTN

Interrupt output pin, open-drain, need external pull-up resistor; active low.

中斷輸出，開漏結構，需外部上拉電阻；低有效

23

RSTN

Hardware reset pin, active low; internal 100 kΩ (typical) pull-down resistor.

硬件復位，低為復位；內部下拉100 kΩ（典型值）電阻

24

AD1

I2C device address, connect to VCC or GND，and control the default state of GPIO (see table 1)。

I2C器件地址選擇，接VCC或GND，并設置GPIO狀態（見表1）。

EP

GND

Provides both electrical and thermal connection from the device to the board. Connect to the system ground. 接地。
