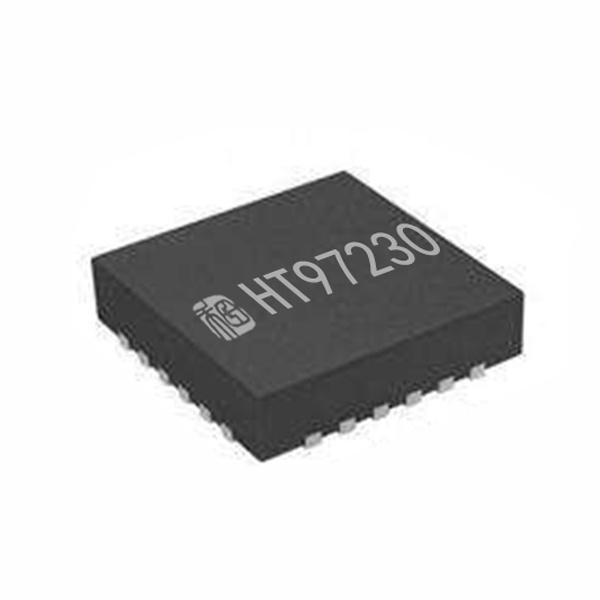

HT97230
帶有3D環繞和低音增強的125mW免輸出耦合電容 立體聲線路驅動器/耳機放大器

HT97230為差分輸入、可直接輸出的線路驅動器/耳機放大器。5V供電時，器件為1kΩ負載提供3VRMS輸出驅動；3.3V供電時，為600Ω負載提供2VRMS輸出驅動。5V供電時，器件為32Ω耳機負載提供125mW驅動。IC具有6dB內部固定增益，也可利用外部電阻設置增益（目前僅提供外部電阻設置增益版本，其他版本需預定）。IC在整個音頻頻帶內提供優異的THD+N。

HT97230有兩個不同開啟時間(tON)版本，版本A、C和E的導通時間tON為5.5ms，用于耳機驅動；B和D則具有130ms的tON，用于機頂盒設計（目前僅提供A版本，其他版本需預定）。內部電荷泵對輸入電源反相，產生負電源。放大器的輸出級由輸入正電源和電荷泵輸出負電源供電，雙極性供電使得輸出偏置在零電位，省去了大尺寸、容易引入失真的輸出耦合電容。ICSD開關時沒有咔嗒/噼噗聲。

HT97230具有3D環繞模式，能夠在立體聲耳機上創造3D環繞聲的感覺。HT97220還有具有低音增強模式，可依據耳機頻響特性，對某個頻段的低音進行不同程度的提升增強，達到低音增強的效果。

HT97230提供無鉛無鹵QFN24L-PP封裝，提供QFN20L-PP封裝的定制需求。

價格:￥ 庫存99999
數量:
下載資料

特點

  • 3D環繞可調

  • 低音增強可調

  • 耳機輸出無需隔直電容，節省空間和成本，并保證完整低音

  • 卓越的低頻保真度

  • 業界首次消除開關SD的click-pop聲

  • 非凡的失真水平，THD+N最低至0.001%

  • 出眾的噪聲信噪比，VN: 7uV, SNR：112dB

  • 支持全差分輸入和單端輸入

  • 輸出能力：125mW (fIN = 1kHz, VDD=5V, RL=32?, THD+N=1%);

    3Vrms (fIN = 1kHz, VDD=5V, RL=1k?, THD+N<0.1%);

    2Vrms (fIN = 1kHz, VDD=5V, RL=600?, THD+N<0.1%);

  • 極度精簡外圍，QFN24L-PP 4mm*4mm封裝

應用

  • 藍牙耳機

  • 智能手機

  • 音響，DVD

  • 平板/筆記本電腦

  • 機頂盒

  • 便攜式游戲機

引腳定義

PIN

NAME

FUNCTION

1

PVDD

Charge-Pump Power-Supply Input. Bypass to PGND with 1uF.

2

C1P

Positive Flying Capacitor Connection. Connect a 1uF capacitor between C1P and C1N.

3

PGND

Power Ground. Connect PGND and SGND together at the system ground plane.

4

C1N

Negative Flying Capacitor Connection. Connect a 1uF capacitor between C1P and C1N.

5

PVSS

Negative Charge-Pump Output. Bypass to PGND with 1uF.

6

SGND

Signal Ground. Connect PGND and SGND, SGND1 together at the system ground plane.

7

SGND1

Signal Ground. Connect PGND and SGND, SGND1 together at the system ground plane.

8

D3R

3D control pin.

9

INRNF

Right channel feedback.

10

BASSR

Right channel Bass control output.

11

INR+

Right Positive Polarity Input

12

INR-

Right Negative Polarity Input

13

SVDD2

/TEST

Signal Path Power-Supply Input. Bypass to PGND with 1uF. Connect directly to PVDD.

14

OUTR

Right Direct Drive Output

15

BIAS

Internal Supply Node. Bypass to PGND with 0.1uF.

16

OUTL

Left Direct Drive Output

17

CTL

3D and Bass function control.

18

SVDD

Signal Path Power-Supply Input. Bypass to PGND with 1uF. Connect directly to PVDD.

19

INL-

Left Negative Polarity Input

20

INL+

Left Positive Polarity Input

21

BASSL

Left channel Bass control output.

22

INLNF

Left channel feedback.

23

D3L

3D control pin.

24

N_SHDN

Active-Low Shutdown. Drive N_SHDN high for normal operation.


EP

Exposed Pad. Connect at the system ground plane.
