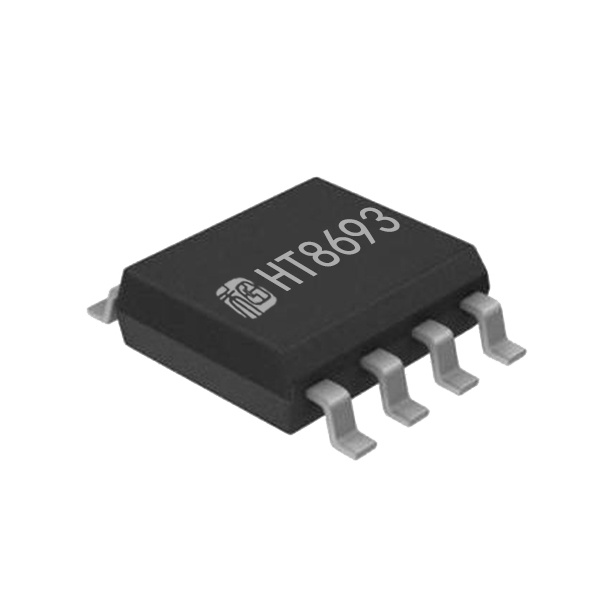

HT8693是一款具有D類和AB類兩種工作模式的音頻功率放大器。D類模式下，在VDD=8.5V、THD+N=10%、4Ω負載下，能連續輸出10W功率；AB類模式下，在VDD=8.5V、THD+N=10%、4Ω負載下，能連續輸出9W功率。
HT8693在D類工作模式下具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），顯著提高音質，創造舒適聽音享受，并保護揚聲器免受過載損壞。同時芯片也具有ACF-Off 模式可配置。
HT8693可實現AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
此外，HT8693內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|
HT8693 SOP8L-PP 引腳號 | 引腳 名稱 | I/O | 功能 |
1 | ABD | I | AB類模式和D類模式控制端 |
2 | CTRL | I | ACF模式和關斷模式控制端 |
3 | VDD | Power | 電源 |
4 | OUT- | O | 反相輸出端（BTL-） |
5 | GND | Ground | 地 |
6 | OUT+ | O | 同相輸出端（BTL+） |
7 | IN+ | A | 同相輸入端（差分+） |
8 | IN- | A | 反相輸入端（差分-） |
HT8693B SOP8L-PP 引腳號 | 引腳 名稱 | I/O | 功能 |
1 | CTRL | I | ACF模式和關斷模式控制端 |
2 | MUCH | I | 靜音模式 |
3 | VDD | Power | 電源 |
4 | OUT- | O | 反相輸出端（BTL-） |
5 | GND | Ground | 地 |
6 | OUT+ | O | 同相輸出端（BTL+） |
7 | IN+ | A | 同相輸入端（差分+） |
8 | IN- | A | 反相輸入端（差分-） |
注1 I: 輸入端 O: 輸出端 A: 模擬端
當大于VDD的電壓外加于PN保護型端口（ESD保護電路由PMOS和NMOS組成）時，PMOS電路將有漏電流流過。
