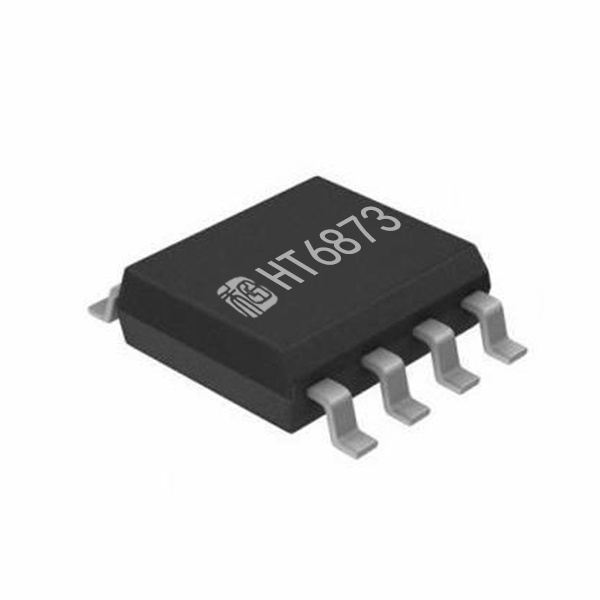

HT6873
3.5W高保真超低EMI防削頂單聲道D類音頻功率放大器

HT6873是一款高保真超低EMI的，具有防削頂失真功能的單聲道免濾波D類音頻功率放大器。在5V電源，10% THD+N，4Ω負載條件下，輸出3.5W高功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。

AROC輻射和傳導干擾抑制電路使HT6873具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCC Part15 Class B 標準之下。

HT6873的防削頂失真功能可檢測并抑制由于音樂、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真（破音），顯著提高音質，創造舒適的聽音享受，并保護揚聲器免受過載損壞。針對不同需求，防削頂具有ACF-1和ACF-2兩種模式，分別對應約3%和10%最大THD+N，同時芯片具有ACF-Off 模式。

HT6873輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT6873內置的關斷功能使待機電流最小化，還集成了過流保護、過溫保護和欠壓異常保護等功能。

價格:￥ 庫存99999
數量:
下載資料

特點

  • 降低了內阻和熱耗的EDMA專利技術，極大提升了輸出功率和產品可靠性

    Po=3.5 W (VDD=5.0V, RL=4?, THD+N=10%)

    Po=5.5 W (VDD=5.0V, RL=2?, THD+N=10%)

  • 優異的全帶寬EMI抑制性能

    a) 獨創的主動邊沿控制專利 (AROC, Active edge Ringing and Overshoot Control circuitry)

    b) 輻射水平遠在FCC Part15 Class B 標準之下；

    c) 對系統中不同頻段無線通信敏感模塊無干擾，如FM、CMMB、GSM、CDMA和Bluetooth等；

    d) 減小了輻射和傳導干擾，降低了系統設計難度

  • 高保真，THD+N=0.05% (RL=4?, PO=1W, f=1kHz)

  • 全低噪應用，高信噪比

  • 防削頂失真功能(Anti-Clipping Function, ACF)

  • 卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能

  • 低關斷電流：0.01μA

  • 免濾波器數字調制，直接驅動揚聲器

  • 過流、過熱、欠壓異常保護功能

  • 無鉛無鹵綠色封裝，SOP8L，SOP8L-PP，DFN8L (5mm*6mm)


應用

  • 藍牙音箱

  • 便攜式/USB音箱

  • 2.1聲道小音箱

  • 擴音器

  • ipad/iphone/ipod docking

  •  MP4，導航儀

  • 平板電腦，筆記本電腦

  • 智能手機

  • 小尺寸LCD電視/監視器

  • 便攜式游戲機


 引腳定義

SOP8L/DFN8L

引腳號

引腳

名稱

I/O

ESD

保護電路

功能

1

CTRL

I

PN

ACF模式和關斷模式控制端

2

BYPASS

A

PN

模擬參考電壓

3

IN-

A

PN

反相輸入端（差分-）

4

IN+

A

PN

同相輸入端（差分+）

5

OUT+

O

-

同相輸出端（BTL+）

6

VDD

Power

-

電源

7

GND

Ground

-

地

8

OUT-

O

-

反相輸出端（BTL-）

注1 I: 輸入端   O: 輸出端   A: 模擬端
當大于VDD的電壓外加于PN保護型端口（ESD保護電路由PMOS和NMOS組成）時，PMOS電路將有漏電流流過。
